Страховочные системы

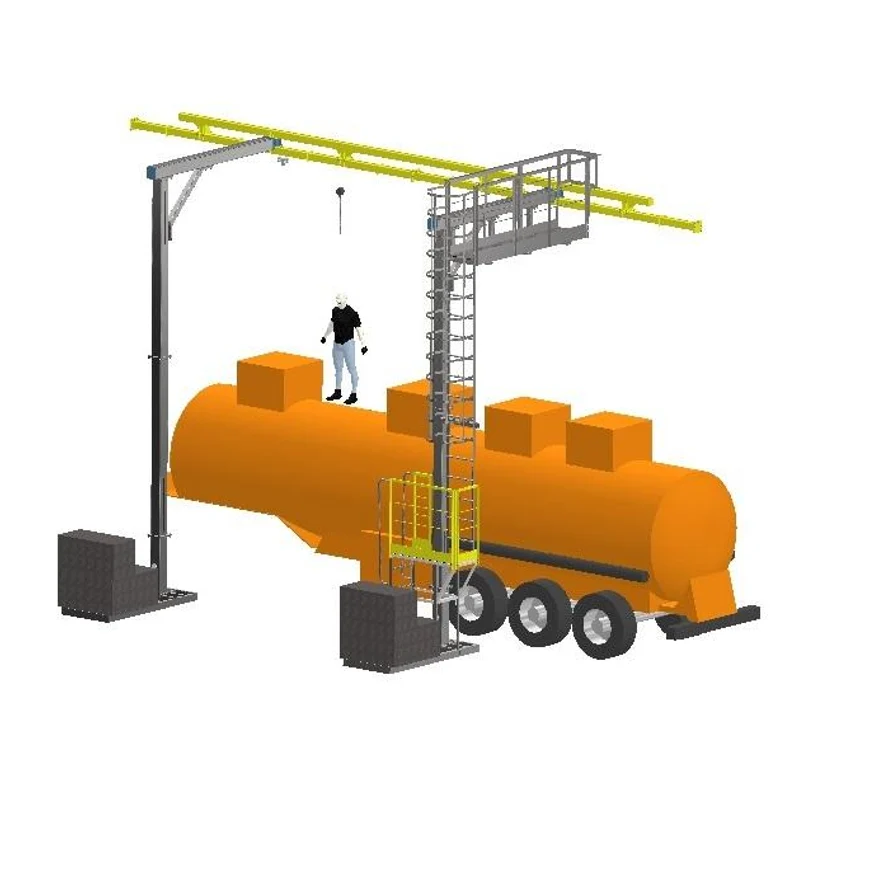

NORMANN 7Х12‑Э (вариант с креплением к фундаменту) — противовесная страховочная система от ООО «ГИДРАВЛИКОМ» Этот вариант исполнения системы NORMANN 7Х12‑Э предназначен для стационарной установки: вместо использования фундаментных блоков (ФБС) в качестве противовеса система жёстко крепится к существующему фундаменту или прочной несущей конструкции. Решение оптимально для постоянных рабочих зон, где важна максимальная устойчивость и исключено перемещение оборудования. Что входит в комплектацию Анкерная направляющая длиной 12 000 мм. По ней перемещается каретка — она служит мобильной анкерной точкой. Возможна установка до трёх кареток: это позволяет одновременно работать нескольким специалистам. Опорная конструкция с высотой до анкерной линии 7 000 мм. Крепёжный комплект для фиксации к фундаменту (анкерные болты/химические анкера — в зависимости от исполнения; уточните при заказе). Защита от коррозии: горячее цинкование плюс порошковая окраска (в том числе в корпоративные цвета заказчика). Площадка для обслуживания. Она нужна не только для ежедневного осмотра СИЗ, но и для организации системы спасения и эвакуации. Особенности монтажа и эксплуатации Крепление к фундаменту заменяет необходимость использовать ФБС-блоки как противовес: устойчивость обеспечивается за счёт жёсткой фиксации опорной рамы. Требования к основанию: прочный бетон (не ниже B25), отсутствие трещин и расслоений, достаточная толщина плиты. Для слабых или старых оснований тип крепежа и схему монтажа нужно согласовать с производителем. Взаимная увязка с нормативами: система спроектирована с учётом требований ТР ТС 019/2011 и ГОСТ EN 795‑2019. При проектировании узла крепления учитываются динамические нагрузки при падении работника. Использование: применяется совместно со страховочной привязью и блокирующим устройством втягивающего типа. Для каких задач подходит Постоянные рабочие места на высоте (обслуживание резервуаров, эстакад, технологических площадок). Объекты с ограниченным пространством, где размещение ФБС-блоков невозможно или мешает технологическому процессу. Зоны с повышенными требованиями к устойчивости (ветровые нагрузки, вибрация, интенсивное использование)

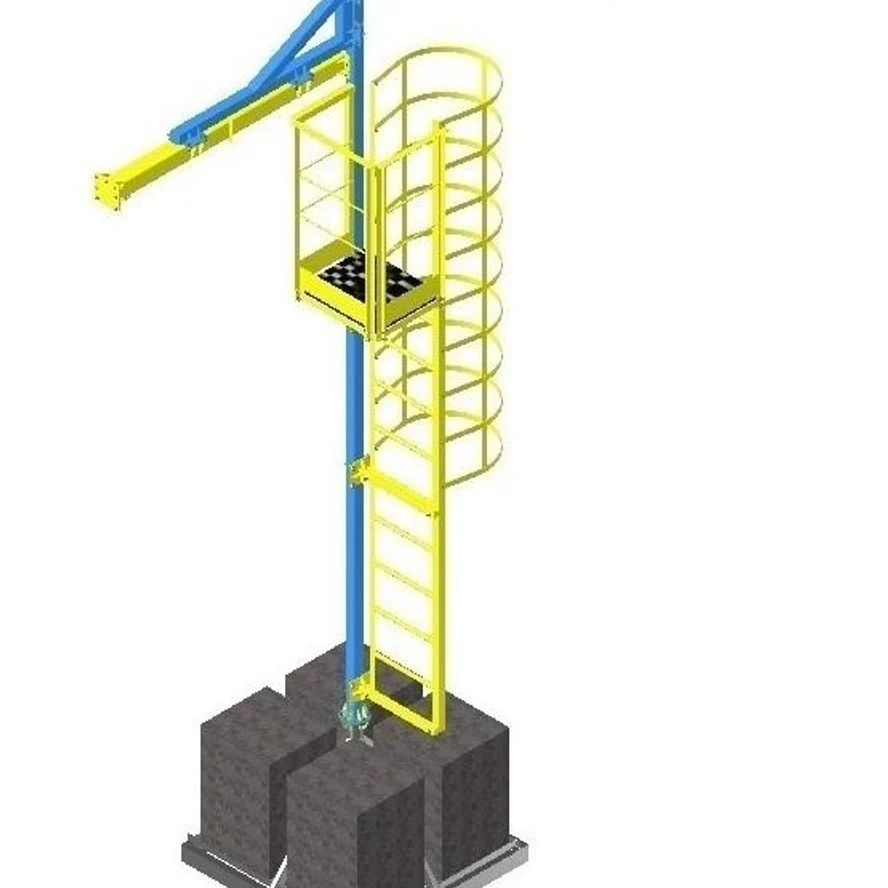

Мобильная страховочная система TAVR-180 Решение для организации безопасной работы на высоте там, где нет стационарных анкерных точек: на эстакадах, при обслуживании вагонов, цистерн, автоприцепов и другого оборудования. Ключевая особенность — поворотная на 180° консоль: это значительно расширяет зону охвата и гибкость при монтаже под конкретную задачу Как это работает Система создаёт временную мобильную анкерную линию. Работник перемещается вдоль неё, подключая средства индивидуальной защиты (СИЗ) втягивающего типа или стропы (в том числе канатные с разрывным амортизатором — согласно инструкции производителя). Конструкция не требует фундамента: устойчивость обеспечивается за счёт пригруза (используются стандартные блоки ФБС) Что в комплекте • Консоль (поворотная на 180°). • Анкерная линия SST. • Каретка (одна в базе, возможно расширение до трёх). • Площадка для обслуживания анкерной линии. Важное уточнение: блоки пригруза (ФБС 9×6×6, 4 шт., общий вес 2800 кг) не входят в стандартную комплектацию — их нужно заказывать отдельно. Ключевые характеристики • Высота до стрелы (консоли): 6000 мм. • Вылет стрелы с анкерной линией: 2500 мм. • Длина анкерной линии: 2000 мм. • Покрытие: горячее цинкование + порошковая покраска (защита от коррозии). Почему выбирают • Мобильность: систему легко переставить на новый объект. • Соответствие нормам: ТР ТС 019/2011, требования Приказа № 782Н (в части организации ежедневного осмотра СИЗ и системы спасения/эвакуации). • Универсальность: совместима с широким спектром СИЗ и стропов. Перед монтажом рекомендуем разработать типовой проект производства работ — это поможет точно рассчитать схему и обеспечить максимальную безопасность. Если подбираете систему под конкретную задачу (например, для работы на определённой эстакаде или с конкретным типом СИЗ), напишите детали — поможем проверить совместимость!

Система эвакуации «СПАСАТЕЛЬНЫЙ ПОЛИПАСТ 4:1» (совместима со страховочными системами SST — SAFE SYSTEM TECHNOLOGY) Эффективное решение для экстренной эвакуации работника при зависании после срыва. Система совместима со страховочными комплектами SST и позволяет быстро и безопасно освободить пострадавшего даже силами 1–2 спасателей. Как это работает Полиспаст кратно снижает усилие, необходимое для подъёма: при кратности 4:1 для поднятия груза массой 100 кг достаточно приложить всего 25 кг силы. Принцип действия аналогичен рычагу: за счёт комбинации подвижных и неподвижных блоков система перераспределяет нагрузку. При этом на каждый 1 метр подъёма требуется выбрать 4 метра верёвки — это обеспечивает плавный и контролируемый процесс эвакуации. Конструкция проста в сборке: неподвижные блоки крепятся к надёжной анкерной точке, подвижные — к пострадавшему (через привязь и строп), а верёвка последовательно огибает ролики, формируя грузоподъёмную схему. Комплектация (базовый вариант) Двойные блок‑ролики (2 шт.) — на шарикоподшипниках, с высоким КПД и минимальным трением. Статическая верёвка (30 м) — базовая длина; возможна поставка другой длины под специфику объекта. **Карабины (3 шт.) **— для надёжного соединения элементов схемы. Спасательный строп (1 шт.) — служит связующим звеном между полиспастом и привязью пострадавшего. Каретка крепления (1 шт.) — обеспечивает стабильную фиксацию и правильную геометрию системы. Перчатки (2 пары) — для защиты рук спасателей при работе с верёвкой и металлическими элементами. Длины стропа и верёвки подбираются индивидуально под условия рабочей площадки. Ключевые характеристики Кратность полиспаста: 4:1. Усилие для подъёма 100 кг: около 25 кг. Рабочий диапазон температур: от −50 до +50 °C — подходит для эксплуатации в суровых климатических условиях. Совместимость: со страховочными системами линейки SST (SAFE SYSTEM TECHNOLOGY), а также с большинством сертифицированных привязей и анкерных устройств. Где применяется Эвакуация работника при зависании — быстро снимает нагрузку с тела пострадавшего и позволяет безопасно опустить или поднять его до безопасной зоны. Аварийно‑спасательные работы на высоте — на стройплощадках, промышленных объектах, эстакадах, резервуарах, ЛЭП. Подъём грузов в стеснённых условиях — в шахтах, колодцах, узких пролётах, где невозможно использовать тяжёлую технику. Преимущества для покупателя Высокая эффективность при минимальных усилиях. Благодаря кратности 4:1 подъём возможен даже в сложных условиях и небольшим составом спасателей. Универсальность. Подходит для разных сценариев: эвакуация, подъём, натяжение. Широкий температурный диапазон. Система рассчитана на работу в экстремальных условиях — от сильных морозов до жары. Полная готовность к применению. В комплекте всё необходимое для сборки типовой эвакуационной схемы. Важные условия эксплуатации Только для обученного персонала. Работа с полиспастами допускается исключительно для аттестованных специалистов (промышленные альпинисты, спасатели, сотрудники служб охраны труда и промышленной безопасности). Обязательный предэксплуатационный контроль. Перед каждым применением требуется визуальный осмотр всех компонентов (верёвка, ролики, карабины, строп) и проверка их работоспособности. Надёжная анкерная точка. Система должна крепиться к сертифицированному анкерному устройству, способному выдержать расчётные динамические нагрузки. Документация. В поставку входят паспорт изделия, сертификаты соответствия, инструкция по сборке и эксплуатации, протоколы испытаний.

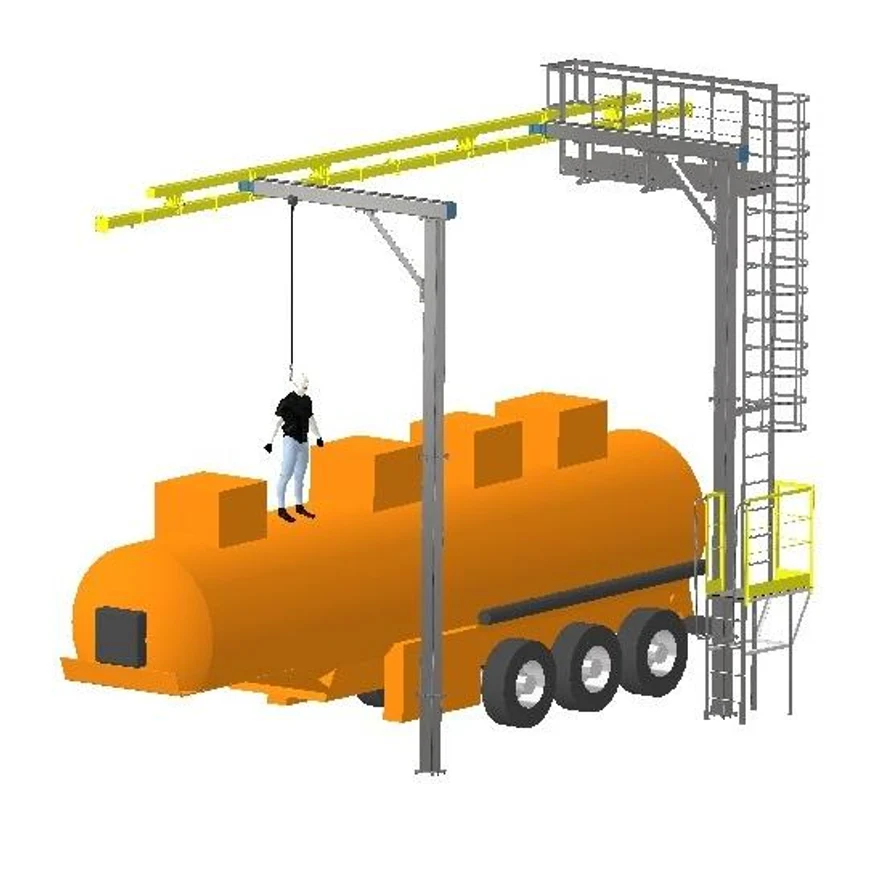

NORMANN 7Х12-Э — противовесная страховочная система от ООО «ГИДРАВЛИКОМ». Она создана для организации безопасной работы на высоте там, где нет стационарных точек крепления (например, на открытых площадках, при обслуживании оборудования, на производственных объектах). Ключевое преимущество системы — мобильность: её можно переставить на другое место с помощью погрузочной техники Что в ней есть • Анкерная направляющая длиной 12 000 мм. По ней перемещается каретка, которая служит мобильной анкерной точкой. Можно установить до трёх таких кареток — это позволяет одновременно работать нескольким специалистам. • Опорная конструкция. Её высота до анкерной линии — 7 000 мм. • Защита от коррозии. Металлические части покрыты методом горячего цинкования, дополнительно нанесена порошковая краска (в том числе в корпоративные цвета заказчика). • Площадка для обслуживания. Она предусмотрена не только для ежедневного осмотра средств индивидуальной защиты (СИЗ), но и для организации системы спасения и эвакуации. Как это работает Систему устанавливают на прочной ровной площадке. Чтобы конструкция не опрокинулась под нагрузкой, в качестве противовеса используют фундаментные блоки (ФБС). Важное уточнение: сами блоки не входят в стандартный комплект поставки — их нужно докупить отдельно. Для защиты пользователя систему применяют в связке со страховочной привязью и блокирующим устройством втягивающего типа. Для кого и где Решение подойдёт для различных отраслей: строительство, промышленность, обслуживание инфраструктуры. Оно выручает в ситуациях, когда невозможно закрепить анкерную линию стационарно.
